Khi tìm bảng tải trọng cáp thép, nhiều khách hàng thường muốn biết ngay một cuộn cáp có thể nâng hoặc kéo được bao nhiêu. Tuy nhiên, việc chọn cáp chỉ dựa vào đường kính, ký hiệu phi hoặc một con số tải trọng truyền miệng có thể tạo rủi ro trong quá trình sử dụng. Để đọc đúng thông số, cần phân biệt rõ lực kéo đứt cáp thép, tải làm việc an toàn và WLL cáp thép, đồng thời đối chiếu cấu trúc cáp, kiểu nâng, phụ kiện đi kèm và catalogue của nhà sản xuất.

Bài viết dưới đây giúp nhà thầu, phòng vật tư, xưởng cơ khí và đơn vị vận hành hiểu cách xem tải trọng cáp thép theo hướng an toàn. Nội dung chỉ mang tính tham khảo kỹ thuật; trước khi đưa cáp vào hoạt động nâng hạ hoặc neo giằng, cần kiểm tra hồ sơ sản phẩm, thông số thực tế và yêu cầu an toàn tại công trình.





Bảng Tải Trọng Cáp Thép Là Gì?

Bảng tải trọng cáp thép là bảng thông số do nhà sản xuất, đơn vị phân phối hoặc đơn vị kỹ thuật cung cấp để mô tả khả năng chịu lực của từng loại cáp theo đường kính, cấu trúc, lõi, cấp bền và điều kiện sử dụng. Đây là tài liệu quan trọng để người mua đối chiếu trước khi đặt hàng hoặc thiết kế phương án nâng hạ.

Khi xem bảng, không nên chỉ chú ý đến cột tải trọng. Người dùng cần kiểm tra đúng mã cáp, cấu trúc như 6x19, 6x36, 19x7 hoặc 35x7, loại lõi, đường kính danh nghĩa, thông số lực kéo đứt và ghi chú về phương án sử dụng. Để hiểu thêm từng loại dây phù hợp với công trình, bạn có thể xem trang cáp thép tổng hợp của Hiệp Thành Phát.

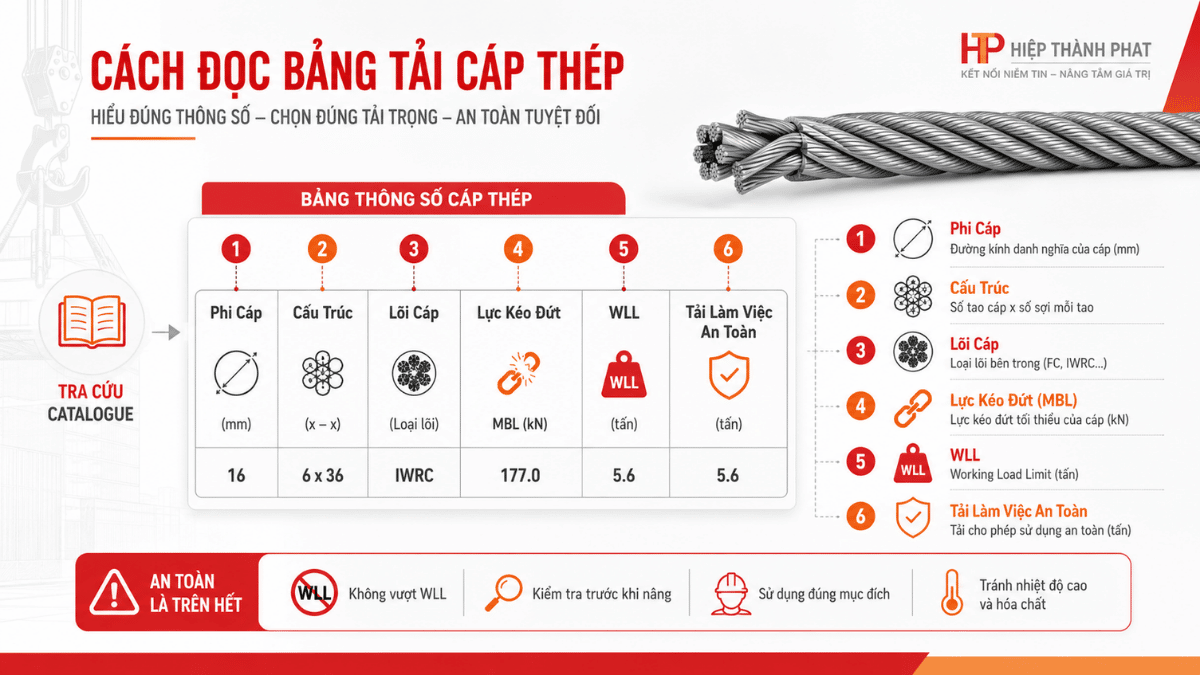

Minh họa các chỉ số cần đối chiếu khi đọc bảng tải trọng cáp thép.

Các Chỉ Số Quan Trọng Trong Bảng Tải Trọng Cáp Thép

Một bảng thông số có thể sử dụng ký hiệu khác nhau tùy catalogue. Dù vậy, người đọc nên xác định được đâu là thông số phá hủy, đâu là giới hạn làm việc và đâu là ghi chú điều kiện áp dụng.

Lực Kéo Đứt Cáp Thép

Lực kéo đứt cáp thép là chỉ số thể hiện mức lực thử phá hủy hoặc mức lực tối thiểu theo catalogue của loại cáp cụ thể. Đây không phải là tải trọng được phép sử dụng trực tiếp trong nâng hạ. Người mua không nên lấy chỉ số này để quyết định tải hàng vì còn phải xét đến hệ số an toàn, cấu hình treo, góc nâng, phụ kiện và tình trạng thực tế của cáp.

Tải Làm Việc An Toàn

Tải làm việc an toàn là giới hạn tải được sử dụng trong điều kiện đã quy định bởi catalogue, hồ sơ kỹ thuật hoặc phương án vận hành. Giá trị này chỉ có ý nghĩa khi người dùng áp dụng đúng loại cáp, đúng đầu cáp, đúng phụ kiện và đúng điều kiện lắp đặt. Không nên suy ra tải làm việc từ một cáp khác có cùng phi nhưng khác cấu trúc.

WLL Cáp Thép

WLL cáp thép thường được dùng để chỉ giới hạn tải làm việc cho phép trong một cấu hình xác định. Khi đối chiếu WLL, cần xem rõ đó là WLL của bản thân dây cáp, của sling đã gia công hay của toàn bộ bộ nâng hạ gồm ma ní, móc cẩu, ốc siết cáp và các phụ kiện liên quan.

Chỉ Số Cần Xem	Ý Nghĩa Khi Đọc Catalogue	Lưu Ý An Toàn
Đường kính danh nghĩa	Giúp nhận diện size cáp, ví dụ phi 6, phi 8, phi 10 hoặc phi lớn hơn.	Không chọn cáp chỉ theo phi nếu chưa biết cấu trúc và ứng dụng.
Cấu trúc cáp	Cho biết cách sợi thép được bố trí thành tao và thành cáp.	Cùng đường kính nhưng khác cấu trúc có thể phù hợp với công việc khác nhau.
Lõi cáp	Là phần lõi trung tâm hỗ trợ hình dạng và đặc tính làm việc của cáp.	Cần đối chiếu đúng catalogue của mã cáp thực tế.
Lực kéo đứt	Là chỉ số phá hủy hoặc giới hạn chịu lực theo tài liệu kỹ thuật.	Không dùng trực tiếp làm tải nâng cho phép.
WLL hoặc tải làm việc	Là giới hạn sử dụng trong điều kiện và cấu hình được nhà sản xuất quy định.	Kiểm tra điều kiện áp dụng, số nhánh và phụ kiện đi kèm.

Vì Sao Không Thể Chọn Tải Trọng Chỉ Theo Phi Cáp?

Nhiều người tìm tải trọng cáp thép theo phi cáp vì muốn có một câu trả lời nhanh. Tuy nhiên, phi cáp chỉ là một phần trong hệ thông số kỹ thuật. Cáp cùng đường kính nhưng khác cấu trúc, lõi, cấp bền, bề mặt, xuất xứ hoặc mục đích sử dụng có thể có thông số làm việc không giống nhau.

• Cáp dùng để kéo, neo giằng hoặc treo cố định không nên được đánh giá giống cáp dùng cho nâng hạ.
• Cáp làm việc qua puly, tang cuốn hoặc nhiều điểm uốn cần được đối chiếu theo ứng dụng thực tế.
• Góc nâng và số nhánh sling có thể ảnh hưởng đến tải phân bổ lên từng nhánh.
• Đầu cáp gia công, ốc siết cáp, ma ní, móc cẩu và các phụ kiện phải phù hợp với cấu hình sử dụng.
• Cáp bị mòn, gỉ, bẹp dập, xoắn hoặc đứt sợi không nên tiếp tục đánh giá theo thông số cáp mới.

Trước khi đặt hàng, bạn nên kết hợp bảng tải trọng với bài bảng quy cách cáp thép để kiểm tra thêm đường kính, cấu trúc, lõi và bề mặt cáp phù hợp.

Cách Đọc Bảng Tải Trọng Cáp Thép An Toàn

Để sử dụng bảng đúng mục đích, người đọc nên đi theo trình tự từ nhận diện đúng sản phẩm đến kiểm tra cấu hình vận hành. Cách tiếp cận này giúp hạn chế tình trạng chọn nhầm mã cáp hoặc hiểu sai ý nghĩa của một chỉ số tải trọng.

1. Xác định đúng loại cáp: cáp mạ kẽm, cáp inox, cáp bọc nhựa, cáp lụa, cáp chống xoắn hoặc loại chuyên dụng khác.
2. Đối chiếu đường kính và cấu trúc: kiểm tra phi cáp, cấu trúc tao, lõi và bề mặt theo mã hàng thực tế.
3. Xem nguồn thông số: ưu tiên catalogue, phiếu kỹ thuật, nhãn cuộn hàng hoặc chứng từ từ nhà sản xuất.
4. Kiểm tra cấu hình sử dụng: nâng một nhánh, nhiều nhánh, kéo ngang, neo giằng, qua puly hay tang cuốn.
5. Đánh giá phụ kiện đi kèm: bộ nâng hạ chỉ được xem là phù hợp khi tất cả chi tiết trong hệ thống tương thích.
6. Kiểm tra tình trạng cáp: không áp dụng thông số cáp mới cho dây đã có dấu hiệu hư hỏng hoặc biến dạng.

Với các ứng dụng công trình nặng, cẩu tháp, cầu trục hoặc khoan cọc nhồi, cần xem đúng dòng cáp thép chống xoắn và thông số riêng của nhà sản xuất. Không nên dùng dữ liệu của cáp thông thường để thay thế cho dòng cáp chuyên dụng.





Mẫu Bảng Thông Số Cần Đối Chiếu Khi Chọn Cáp

Bảng dưới đây là khung thông tin cần yêu cầu khi nhận báo giá hoặc catalogue. Hiệp Thành Phát không tự điền số liệu tải trọng vào bài viết khi chưa có hồ sơ kỹ thuật xác thực cho từng mã cáp, lô hàng và nhà sản xuất.

Thông Tin Cần Có	Nội Dung Cần Đối Chiếu
Loại cáp	Cáp mạ kẽm, cáp inox, cáp bọc nhựa, cáp lụa, cáp chống xoắn hoặc cáp theo ứng dụng.
Đường kính / phi cáp	Đường kính danh nghĩa và dung sai theo catalogue.
Cấu trúc và lõi	Ví dụ cấu trúc cáp, loại lõi và đặc điểm phù hợp với ứng dụng.
Lực kéo đứt	Thông số theo catalogue hoặc chứng chỉ sản phẩm tương ứng.
Tải làm việc / WLL	Giới hạn làm việc cho cấu hình sử dụng cụ thể.
Nguồn xác nhận	Catalogue, nhãn cuộn, phiếu kỹ thuật, CO-CQ hoặc chứng từ theo lô hàng nếu có.

Những Yếu Tố Làm Thay Đổi Khả Năng Làm Việc Của Cáp

Bên cạnh thông số cáp mới, điều kiện lắp đặt và vận hành có thể ảnh hưởng đến mức độ phù hợp của cáp trong thực tế. Do đó, đội kỹ thuật hoặc người phụ trách an toàn cần đánh giá toàn bộ hệ thống thay vì chỉ nhìn một con số trong bảng.

• Loại tải: tải tĩnh, tải động, tải có rung lắc hoặc tải thay đổi liên tục.
• Hướng tác động lực: nâng thẳng đứng, kéo ngang, neo giằng hoặc sử dụng qua puly.
• Góc nâng và số nhánh dây trong bộ sling.
• Độ mòn, gỉ sét, móp, xoắn, dập hoặc đứt sợi trên cáp đang sử dụng.
• Điều kiện môi trường như ẩm ướt, hóa chất, nhiệt độ hoặc khu vực ngoài trời.
• Độ phù hợp của phụ kiện nâng hạ, đầu cáp gia công và điểm liên kết.

Để hỗ trợ lựa chọn đúng cáp, bạn có thể tham khảo thêm bài cách chọn đường kính cáp thép và bài hệ số an toàn cáp thép .

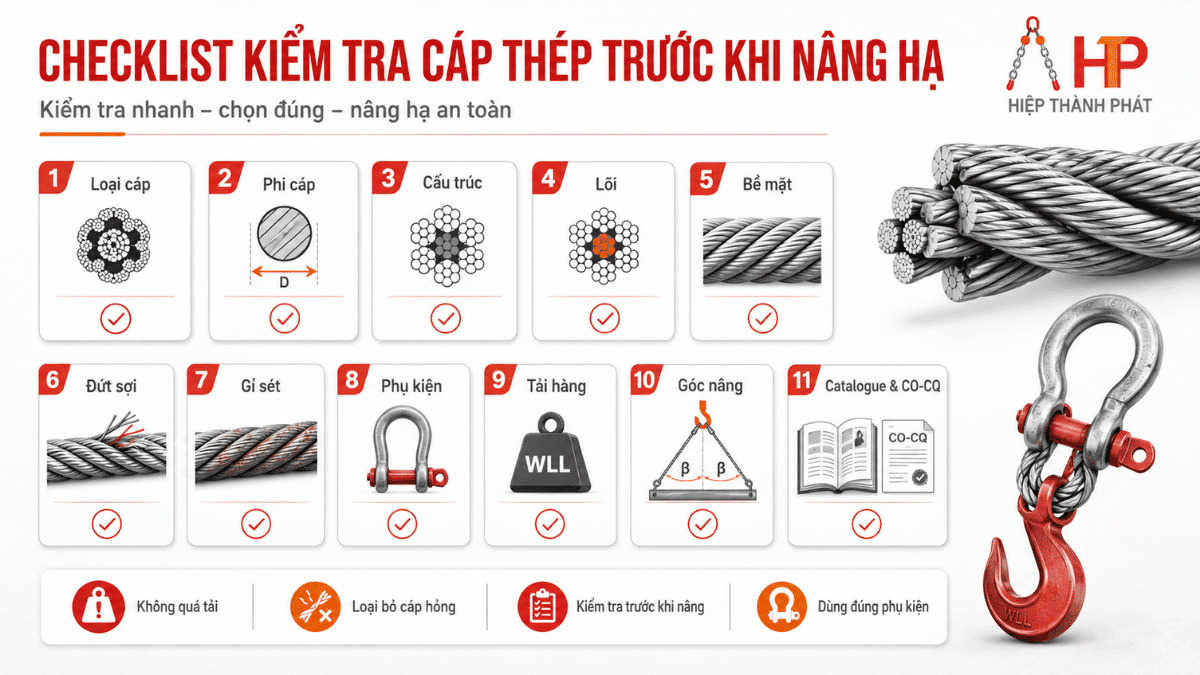

Checklist thông tin cần kiểm tra trước khi lựa chọn cáp thép cho nâng hạ hoặc neo giằng.

Checklist Gửi Thông Tin Khi Cần Báo Giá Cáp Thép

Để nhận tư vấn sát nhu cầu, khách hàng nên cung cấp thông tin đầu vào càng rõ càng tốt. Điều này giúp đơn vị cung cấp xác định loại cáp, quy cách và tài liệu kỹ thuật phù hợp thay vì báo giá theo một mô tả chung chung.

• Loại cáp cần mua hoặc ứng dụng dự kiến sử dụng.
• Đường kính / phi cáp, cấu trúc nếu đã có yêu cầu.
• Chiều dài mỗi cuộn hoặc chiều dài cần cắt.
• Số lượng cần đặt.
• Trọng lượng hàng, kiểu nâng, kiểu kéo hoặc vị trí neo giằng.
• Môi trường làm việc: ngoài trời, ẩm, có hóa chất, gần biển hoặc nhà xưởng.
• Yêu cầu về catalogue, CO-CQ hoặc chứng từ kỹ thuật nếu công trình cần.

Nếu cần kiểm tra nguồn gốc hoặc hồ sơ lô hàng, có thể xem thêm nội dung về CO-CQ cáp thép. Với cáp đã nhận tại kho hoặc công trình, nên đối chiếu thêm hướng dẫn kiểm tra cáp thép khi nhận hàng.

Câu Hỏi Thường Gặp

Bảng Tải Trọng Cáp Thép Có Áp Dụng Cho Mọi Loại Cáp Không?

Không. Mỗi bảng chỉ phù hợp với loại cáp, cấu trúc, đường kính, lõi, cấp bền và điều kiện sử dụng được ghi trong tài liệu. Không nên lấy bảng của cáp mạ kẽm để áp cho cáp inox, cáp chống xoắn hoặc cáp có cấu trúc khác nếu chưa được nhà sản xuất xác nhận.

Lực Kéo Đứt Cáp Thép Có Phải Là Tải Nâng Được Phép Không?

Không. Lực kéo đứt là thông số phá hủy hoặc giới hạn kỹ thuật theo catalogue, không phải tải trọng sử dụng trực tiếp trong nâng hạ. Trước khi dùng, cần xác định tải làm việc an toàn theo đúng cấu hình, phụ kiện, phương án nâng và yêu cầu kỹ thuật của công trình.

WLL Cáp Thép Có Ý Nghĩa Gì?

WLL là giới hạn tải làm việc được áp dụng trong điều kiện cụ thể. Khi xem WLL, cần xác định đó là thông số của dây cáp đơn, bộ sling gia công hay toàn bộ hệ thống nâng hạ. Các phụ kiện trong hệ thống phải tương thích để tránh việc một chi tiết trở thành điểm yếu.

Có Thể Chọn Cáp Theo Phi Cáp Không?

Phi cáp là thông tin cần có nhưng chưa đủ để lựa chọn. Người mua nên cung cấp thêm ứng dụng, tải hàng, chiều dài, môi trường làm việc, cấu trúc cáp mong muốn và cách lắp đặt. Những dữ liệu này giúp đối chiếu chính xác hơn với catalogue và quy cách hàng thực tế.

Khi Nào Cần Yêu Cầu Catalogue Hoặc CO-CQ Cáp Thép?

Catalogue hoặc hồ sơ kỹ thuật đặc biệt cần thiết khi công trình có yêu cầu nghiệm thu, cần đối chiếu quy cách, kiểm tra xuất xứ hoặc sử dụng trong hạng mục có rủi ro cao. Khách hàng nên thông báo yêu cầu chứng từ ngay từ giai đoạn báo giá để kiểm tra theo mã hàng và tồn kho thực tế.





Liên Hệ Hiệp Thành Phát Để Được Tư Vấn Quy Cách Cáp

Với các nhu cầu mua cáp theo tải trọng, chiều dài, ứng dụng hoặc điều kiện công trình cụ thể, khách hàng nên gửi đầy đủ thông tin kỹ thuật để được tư vấn đúng mã hàng. Hiệp Thành Phát hỗ trợ tiếp nhận yêu cầu báo giá, kiểm tra quy cách và trao đổi thông tin sản phẩm theo nhu cầu thực tế.
