Sling 3 chân là bộ sling nâng hạ gồm ba nhánh cùng liên kết với một vòng khuyên phía trên, thường được lựa chọn khi hàng hóa hoặc kết cấu có ba điểm móc phù hợp. Mỗi bộ sling cần được xác định theo hàng nâng thực tế, bao gồm khối lượng, vị trí điểm nâng, chiều dài từng nhánh, góc làm việc, kiểu móc và điều kiện sử dụng.

Không nên chọn bộ sling chỉ dựa trên tên gọi “3 chân” hoặc một thông số đơn lẻ. Khi chiều dài nhánh, vị trí tâm tải hoặc góc nâng thay đổi, trạng thái phân bổ lực giữa các nhánh cũng có thể thay đổi. Vì vậy, trước khi đặt gia công, bạn nên gửi đầy đủ thông tin về hàng nâng để bộ phận kỹ thuật kiểm tra cấu hình. Bạn cũng có thể xem tổng quan các dòng sling cẩu để xác định đúng nhóm sản phẩm trước khi lựa chọn.

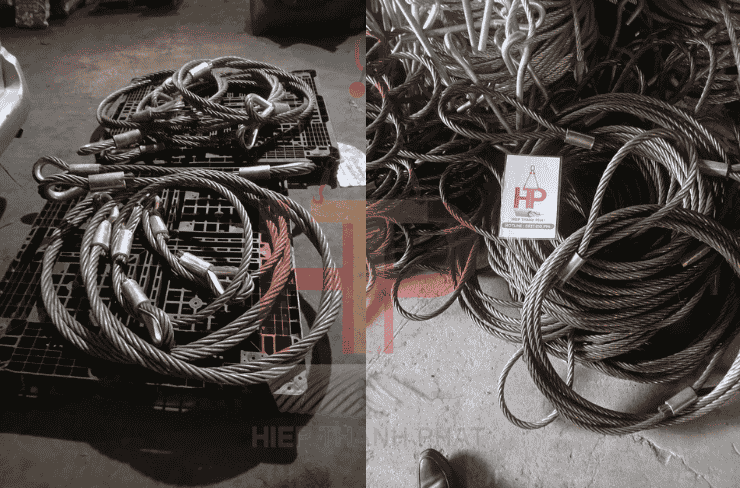

Bộ Sling 3 chân cần được cấu hình theo đặc điểm hàng nâng và vị trí ba điểm móc thực tế.

Sling 3 chân là gì?

Sling 3 chân, còn được gọi là bộ sling 3 nhánh, là tổ hợp nâng hạ có ba nhánh làm việc cùng nối vào một cụm vòng khuyên phía trên. Đầu còn lại của mỗi nhánh có thể được bố trí móc, ma ní, mắt cáp hoặc phụ kiện phù hợp với điểm liên kết trên hàng nâng.

Ba nhánh không đồng nghĩa rằng tải luôn được chia đều tuyệt đối cho cả ba chân. Khả năng phân bổ lực còn phụ thuộc vào vị trí tâm tải, độ cao của từng điểm móc, chiều dài nhánh, góc nâng và độ cân bằng của hàng. Đây là lý do cấu hình cuối cùng cần được kiểm tra dựa trên bản vẽ hoặc thông tin đo thực tế.

Cấu tạo cơ bản của bộ Sling 3 chân

Một bộ sling cáp thép 3 chân thường được hình thành từ cụm liên kết phía trên, ba nhánh sling và các phụ kiện kết nối với hàng nâng. Từng bộ phận phải được lựa chọn đồng bộ, tránh ghép phụ kiện chỉ dựa trên kích thước bên ngoài.

Bộ phận	Vai trò	Thông tin cần xác nhận
Vòng khuyên trên	Liên kết bộ sling với móc cẩu hoặc thiết bị nâng.	Kích thước móc cẩu, không gian lắp và phương thức liên kết.
Ba nhánh sling	Truyền lực từ cụm vòng khuyên xuống ba điểm nâng.	Vật liệu, chiều dài từng nhánh, cấu tạo và phương pháp gia công đầu cáp.
Phụ kiện trung gian	Kết nối nhánh sling với vòng khuyên hoặc cụm liên kết.	Kiểu liên kết, khả năng lắp ghép và cấu hình tổng thể.
Móc hoặc đầu nối dưới	Liên kết từng nhánh với điểm nâng trên hàng.	Kích thước lỗ móc, tai cẩu, kiểu chốt và không gian thao tác.
Tem hoặc thông tin nhận diện	Hỗ trợ nhận biết cấu hình của bộ sling trong quá trình quản lý.	Nội dung cần thể hiện phải dựa trên hồ sơ và dữ liệu thực tế.

Trường hợp sử dụng cáp thép làm nhánh nâng, bạn nên tham khảo thêm trang sling cáp thép để hiểu rõ hơn về kiểu mắt cáp, vòng khuyên, móc cẩu và yêu cầu gia công đầu cáp.

Khi nào nên sử dụng Sling 3 chân?

Bộ cáp cẩu 3 nhánh phù hợp khi hàng nâng có ba điểm liên kết rõ ràng và các điểm này nằm trong phương án nâng đã được kiểm tra. Cấu hình thường được cân nhắc cho các cụm thiết bị, khung kết cấu, chi tiết cơ khí hoặc kiện hàng được thiết kế với ba tai nâng.

• Hàng có đúng ba điểm móc hoặc ba tai nâng phù hợp.
• Cần giữ hàng ổn định hơn so với phương án chỉ sử dụng một hoặc hai điểm liên kết.
• Các điểm nâng có thể tiếp cận thuận tiện để lắp móc hoặc ma ní.
• Chiều dài ba nhánh có thể bố trí phù hợp với tâm tải của hàng.
• Thiết bị nâng có móc cẩu và không gian lắp vòng khuyên tương thích.

Không nên mặc định chọn Sling 3 chân chỉ vì hàng có hình tam giác hoặc có thể móc tạm tại ba vị trí. Điểm nâng phải là vị trí phù hợp với kết cấu của hàng, không bị cản trở và không tạo nguy cơ trượt, lệch hoặc xoay bất thường trong quá trình nâng.

Cách chọn Sling 3 chân theo điều kiện nâng thực tế

Để chọn đúng dây sling 3 chân, bạn cần xem toàn bộ hệ thống nâng thay vì chọn riêng từng đoạn cáp hoặc từng móc. Sáu nhóm thông tin dưới đây là cơ sở ban đầu để kỹ thuật kiểm tra cấu hình.

1. Khối lượng và đặc điểm hàng nâng

Cần xác định khối lượng thực tế của hàng, kích thước tổng thể, hình dạng, trạng thái đóng gói và khả năng dịch chuyển của các bộ phận bên trong. Với hàng có chất lỏng, chi tiết rời hoặc tâm tải thay đổi, phương án nâng cần được xem xét kỹ hơn so với một kết cấu cố định.

2. Vị trí ba điểm nâng

Khoảng cách giữa ba điểm móc, cao độ từng điểm và vị trí so với tâm tải ảnh hưởng trực tiếp đến hình học của bộ sling. Hình chụp, bản vẽ hoặc sơ đồ có kích thước sẽ giúp hạn chế việc chọn sai chiều dài nhánh và sai loại phụ kiện.

3. Chiều dài từng nhánh

Ba nhánh không phải lúc nào cũng có cùng chiều dài. Nếu các tai nâng nằm ở cao độ khác nhau hoặc tâm tải lệch, có thể cần cấu hình chiều dài riêng cho từng nhánh. Chiều dài nên được xác định theo điểm đo thống nhất và làm rõ đã bao gồm phụ kiện đầu cuối hay chưa.

4. Góc làm việc của bộ sling

Khi các nhánh mở rộng hơn so với phương thẳng đứng, lực tác động lên từng nhánh và phụ kiện có thể tăng. Vì vậy, không nên cung cấp tải hàng mà bỏ qua khoảng cách điểm móc, chiều cao nâng và góc dự kiến. Cấu hình cuối cùng phải được kỹ thuật xác nhận theo điều kiện làm việc thực tế.

5. Kiểu móc và phụ kiện đầu nối

Móc cẩu, ma ní hoặc mắt cáp phải tương thích với tai nâng của hàng. Cần cung cấp kích thước lỗ tai cẩu, độ dày vị trí lắp, hướng thao tác và yêu cầu chốt giữ. Không nên chọn móc chỉ dựa trên hình ảnh vì kích thước miệng móc và cấu tạo chốt có thể không phù hợp với điểm liên kết thực tế.

6. Môi trường sử dụng

Thông tin về khu vực làm việc trong nhà hay ngoài trời, độ ẩm, bụi bẩn, dầu mỡ, nhiệt độ, hóa chất và tần suất sử dụng giúp lựa chọn vật liệu và phương án bảo quản phù hợp hơn. Với nhu cầu xếp dỡ tại kho cảng, có thể tham khảo thêm nhóm sling cẩu cảng biển để xác định đúng bối cảnh ứng dụng.

Các cấu hình Sling 3 chân có thể đặt gia công

Cấu hình sling nâng hàng 3 điểm cần được thiết kế theo vị trí liên kết và phương án sử dụng. Các lựa chọn dưới đây là nhóm thông tin cần xác nhận, không phải danh mục thông số cố định áp dụng cho mọi hàng nâng.

Cấu hình vòng khuyên phía trên

Vòng khuyên phải lắp được vào móc của thiết bị nâng, có đủ không gian thao tác và phù hợp với cụm liên kết ba nhánh. Khi gửi yêu cầu, bạn nên cung cấp ảnh hoặc kích thước móc cẩu đang sử dụng.

Cấu hình ba nhánh cáp

Ba nhánh có thể được yêu cầu cùng chiều dài hoặc khác chiều dài tùy cao độ điểm nâng. Phần đầu cáp có thể được gia công theo phương án phù hợp với cấu tạo bộ sling, nhưng cần xác nhận dữ liệu cáp, phương pháp liên kết và phụ kiện trước khi sản xuất.

Cấu hình đầu móc phía dưới

Mỗi nhánh có thể sử dụng cùng loại đầu nối hoặc được cấu hình riêng khi ba điểm nâng khác nhau. Trong trường hợp này, cần đánh dấu rõ vị trí từng nhánh để hạn chế lắp nhầm khi đưa vào sử dụng.

Minh họa các nhóm bộ phận cần xác nhận khi đặt gia công Sling 3 chân.

So sánh Sling 3 chân, 4 chân và 5 chân

Số nhánh sling nên đi theo số điểm nâng đã được thiết kế trên hàng, không nên tăng số chân chỉ với mục đích tạo cảm giác chắc chắn hơn. Mỗi cấu hình có yêu cầu khác nhau về hình học tải, chiều dài nhánh và khả năng tiếp cận điểm móc.

Cấu hình	Điểm nâng cần xem xét	Trọng tâm khi đặt gia công
Sling 3 chân	Hàng có ba điểm liên kết phù hợp.	Tâm tải, khoảng cách ba điểm, chiều dài từng nhánh và góc làm việc.
Sling 4 chân	Hàng hoặc kết cấu có bốn điểm móc.	Độ cân bằng bốn điểm, cao độ tai nâng và cấu hình phụ kiện.
Sling 5 chân	Hàng đặc thù có nhiều điểm liên kết.	Bản vẽ, vị trí từng điểm, chiều dài riêng của từng nhánh và xác nhận kỹ thuật.

Việc chọn ba, bốn hay năm nhánh phải bắt đầu từ kết cấu và phương án nâng của hàng. Không nên chuyển đổi số nhánh tùy ý khi chưa đánh giá lại điểm nâng, tâm tải và thiết bị cẩu.

Ứng dụng thường gặp của Sling 3 chân

Bộ sling 3 nhánh có thể được xem xét cho nhiều loại hàng công nghiệp được bố trí ba điểm nâng. Tuy nhiên, khả năng sử dụng phải được xác nhận theo từng hàng cụ thể, không nên áp dụng một cấu hình chung cho nhiều thiết bị khác nhau.

• Nâng cụm máy hoặc thiết bị có ba tai cẩu.
• Nâng khung kết cấu cơ khí được thiết kế ba điểm liên kết.
• Nâng bồn, thùng hoặc cụm chi tiết có bố trí điểm móc phù hợp.
• Nâng đồ gá, khuôn hoặc thiết bị phục vụ lắp đặt trong nhà xưởng.
• Nâng kiện hàng công nghiệp theo phương án đã xác định tâm tải.
• Phục vụ bảo trì, lắp ráp hoặc di chuyển thiết bị tại công trình.

Thông tin cần gửi để nhận tư vấn và báo giá Sling 3 chân

Giá và cấu hình của Sling 3 chân theo yêu cầu phụ thuộc vào dữ liệu kỹ thuật, vật liệu nhánh, phụ kiện và số lượng. Để hạn chế báo giá thiếu hạng mục hoặc phải điều chỉnh nhiều lần, bạn nên chuẩn bị các thông tin sau:

Chuẩn bị đủ thông tin giúp quá trình kiểm tra cấu hình và báo giá Sling 3 chân rõ ràng hơn.

Quy trình tiếp nhận yêu cầu Sling 3 chân

Quy trình nên bắt đầu từ việc xác nhận hàng nâng, sau đó mới lựa chọn cấu hình nhánh và phụ kiện. Điều này giúp hạn chế tình trạng đặt bộ sling theo mẫu cũ nhưng không phù hợp với hàng mới.

1. Tiếp nhận nhu cầu: khách hàng gửi tải hàng, hình ảnh, bản vẽ, ba điểm nâng và môi trường sử dụng.
2. Kiểm tra dữ liệu: rà soát thông tin còn thiếu về chiều dài, góc làm việc, kiểu móc và móc cẩu phía trên.
3. Đề xuất cấu hình: xác định phương án ba nhánh, vòng khuyên và phụ kiện cần sử dụng.
4. Xác nhận báo giá: báo giá dựa trên cấu hình, vật liệu, số lượng và yêu cầu hồ sơ đã thống nhất.
5. Gia công theo thông tin đã duyệt: thực hiện sau khi các thông số cần thiết được xác nhận.
6. Bàn giao và đối chiếu: kiểm tra số lượng, cấu hình và thông tin nhận diện trước khi đưa vào quản lý sử dụng.

Lưu ý kiểm tra Sling 3 chân trước khi sử dụng

Trước mỗi lần sử dụng, bộ sling cần được kiểm tra theo quy trình an toàn và quản lý thiết bị nâng của đơn vị vận hành. Không tiếp tục sử dụng khi phát hiện dấu hiệu bất thường hoặc khi không xác định được thông tin của bộ sling.

• Kiểm tra tình trạng vòng khuyên, đầu nối, móc và chốt giữ.
• Quan sát toàn bộ chiều dài từng nhánh sling.
• Kiểm tra vị trí gia công đầu cáp và các khu vực thường chịu ma sát.
• Xác nhận ba nhánh đúng vị trí, không bị xoắn hoặc mắc chéo.
• Kiểm tra điểm nâng trên hàng không bị biến dạng hoặc cản trở thao tác.
• Không sử dụng bộ sling cho hàng khác khi chưa đánh giá lại cấu hình.
• Dừng sử dụng và chuyển kiểm tra khi có dấu hiệu hư hỏng, biến dạng hoặc mất thông tin nhận diện.

Câu hỏi thường gặp về Sling 3 chân

Sling 3 chân dùng cho loại hàng nào?

Sling 3 chân được xem xét cho hàng hoặc kết cấu có ba điểm nâng phù hợp. Trước khi sử dụng cần xác định khối lượng, tâm tải, khoảng cách giữa ba điểm móc, cao độ từng điểm và cấu tạo tai nâng. Không nên sử dụng chỉ vì hàng có thể móc tạm tại ba vị trí.

Ba nhánh Sling có bắt buộc bằng nhau không?

Không phải mọi bộ Sling 3 chân đều có ba nhánh bằng nhau. Khi ba điểm nâng khác cao độ hoặc tâm tải không nằm giữa hình học của hàng, chiều dài từng nhánh có thể cần điều chỉnh riêng. Việc xác định phải dựa trên bản vẽ hoặc kích thước đo thực tế.

Có thể chọn Sling 3 chân chỉ theo tổng tải hàng không?

Không nên. Tổng tải chỉ là một phần dữ liệu. Cấu hình còn phụ thuộc vào vị trí tâm tải, khoảng cách ba điểm nâng, chiều dài nhánh, góc làm việc, kiểu móc, môi trường và thiết bị cẩu. Thiếu các thông tin này có thể dẫn đến lựa chọn không phù hợp.

Giá Sling 3 chân phụ thuộc vào những yếu tố nào?

Giá phụ thuộc vào vật liệu nhánh sling, chiều dài từng nhánh, cấu hình vòng khuyên, loại móc hoặc ma ní, phương án gia công, số lượng và yêu cầu hồ sơ. Do đó, cần xác nhận cấu hình trước khi có báo giá phù hợp với nhu cầu thực tế.

Nên chọn Sling 3 chân hay Sling 4 chân?

Việc lựa chọn nên theo số lượng và vị trí điểm nâng được thiết kế trên hàng. Hàng có ba điểm liên kết phù hợp có thể xem xét Sling 3 chân; hàng có bốn điểm nâng cần đánh giá cấu hình Sling 4 chân. Không nên tự tăng hoặc giảm số nhánh khi chưa kiểm tra lại phương án nâng.

Cần gửi gì để đặt gia công Sling 3 chân?

Bạn nên gửi khối lượng hàng, hình ảnh hoặc bản vẽ, vị trí ba điểm nâng, khoảng cách và cao độ điểm móc, chiều dài nhánh, kiểu phụ kiện, môi trường sử dụng, số lượng và địa điểm giao. Dữ liệu càng rõ, quá trình kiểm tra cấu hình càng thuận lợi.

Đặt Sling 3 chân theo nhu cầu nâng thực tế

Sling 3 chân cần được lựa chọn theo hàng nâng, không nên mua theo một mẫu chung rồi điều chỉnh tại hiện trường. Việc cung cấp đầy đủ tải hàng, bản vẽ ba điểm móc, chiều dài từng nhánh, kiểu móc và điều kiện sử dụng sẽ giúp quá trình tư vấn, gia công và đối chiếu cấu hình rõ ràng hơn.

Bạn có thể xem lại nhóm sling cẩu nâng hạ để so sánh các cấu hình theo vật liệu, số nhánh và môi trường ứng dụng trước khi gửi yêu cầu đến Hiệp Thành Phát.
