Cáp khoan cọc nhồi là nhóm dây cáp thép được sử dụng trong các cơ cấu tời, nâng hạ hoặc kéo của máy khoan nền móng. Tùy thiết kế từng máy, dây cáp có thể làm việc tại tời Kelly, tời chính, tời phụ hoặc một vị trí chuyên dụng khác. Vì vậy, không nên lựa chọn sản phẩm chỉ dựa trên tên gọi “cáp máy khoan”, đường kính hoặc một cấu trúc phổ biến.

Để kiểm tra đúng quy cách, phòng vật tư nên chuẩn bị model máy, vị trí lắp cáp, cấu trúc cáp cũ, phi, chiều dài, chiều bện, kiểu đầu cáp và hình ảnh tang – puly. Những dữ liệu này giúp đối chiếu sản phẩm sát hơn với yêu cầu vận hành, đồng thời hạn chế tình trạng mua đúng đường kính nhưng sai kết cấu hoặc sai hướng lắp.

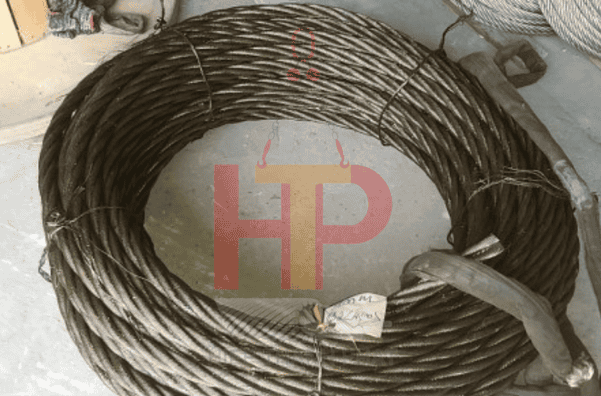

Cáp cho máy khoan cọc nhồi cần được đối chiếu theo đúng vị trí lắp, model máy và quy cách đang sử dụng.

Cáp khoan cọc nhồi là gì?

Cáp khoan cọc nhồi là cách gọi theo ứng dụng của dây cáp thép dùng trên máy khoan cọc nhồi, máy khoan xoay hoặc thiết bị thi công nền móng. Dây cáp làm việc cùng hệ thống tời, tang cuốn và puly để truyền lực nâng hạ hoặc hỗ trợ chuyển động của một bộ phận trên máy.

Tên gọi này không đại diện cho một cấu trúc duy nhất. Hai máy khác model hoặc khác vị trí cáp có thể yêu cầu đường kính, kết cấu, chiều bện, lực kéo đứt tối thiểu, chiều dài và kiểu đầu cáp khác nhau. Ngay trên cùng một máy, cáp tời chính và cáp tời phụ cũng không nên được mặc định là có thể thay thế cho nhau.

Các vị trí cáp cần được phân biệt

• Cáp tại tời Kelly hoặc cơ cấu nâng hạ chính.
• Cáp tời phụ dùng cho các thao tác hỗ trợ.
• Cáp thuộc cơ cấu kéo, đẩy hoặc điều chỉnh của thiết bị.
• Cáp dùng cho bộ công tác chuyên dụng theo cấu hình riêng của máy.

Khi hỏi mua, cần ghi rõ tên vị trí cáp thay vì chỉ cung cấp model máy. Thông tin này giúp tránh nhầm lẫn giữa các dây có cùng phi nhưng khác chức năng.

Vì sao phải chọn cáp theo đúng cấu hình máy?

Máy khoan cọc nhồi thường vận hành ngoài công trường, nơi dây cáp phải làm việc qua tang, puly và nhiều chu kỳ nâng hạ. Cáp có thể chịu ảnh hưởng đồng thời của lực kéo, uốn lặp lại, rung động, bụi, bùn đất, độ ẩm và ma sát tại các điểm tiếp xúc.

Một sợi cáp có cùng đường kính với cáp cũ chưa chắc có cùng cấu trúc hoặc đặc tính làm việc. Thay sai loại có thể dẫn đến quấn tang không ổn định, cáp bị tích xoắn, mòn cục bộ, bẹp tao hoặc làm việc không phù hợp với rãnh puly.

Yếu tố vận hành	Ảnh hưởng đến lựa chọn cáp	Thông tin cần kiểm tra
Tang cuốn	Ảnh hưởng cách xếp lớp, lực ép và tình trạng bẹp cáp.	Đường kính tang, kiểu quấn, số lớp cáp và tình trạng bề mặt.
Hệ puly	Liên quan đến uốn cáp, rãnh tiếp xúc và mài mòn.	Kích thước rãnh, độ mòn, căn chỉnh và độ sạch.
Chiều cao và hành trình	Tác động đến chiều dài cáp và yêu cầu kiểm soát xoay.	Sơ đồ luồn cáp, chiều dài nguyên bản và phần dự phòng trên tang.
Môi trường công trường	Có thể làm tăng nguy cơ bám bẩn, ăn mòn hoặc mài mòn.	Độ ẩm, bùn đất, bụi, nước và chế độ vệ sinh – bôi trơn.
Chu kỳ làm việc	Ảnh hưởng đến mỏi uốn và tốc độ phát sinh hư hỏng.	Tần suất vận hành, tải, thời gian làm việc và lịch kiểm tra.



Cấu trúc cáp 19x7 và 35x7 có phù hợp không?

Cáp 19x7 và cáp 35x7 là hai nhóm cấu trúc thường được nhắc đến khi tìm cáp có khả năng giảm xu hướng xoay. Các lớp tao được bố trí theo hướng đối nghịch để cân bằng một phần mô-men phát sinh khi cáp chịu tải.

Tuy nhiên, thuật ngữ “chống xoắn” không có nghĩa là dây cáp hoàn toàn không xoay trong mọi điều kiện. Hiệu quả vận hành còn phụ thuộc vào thiết kế cụ thể của sản phẩm, vị trí sử dụng, phương án lắp, chiều bện, cách quấn tang, hệ puly và tình trạng thiết bị.

Tiêu chí	Cáp 19x7	Cáp 35x7
Nhóm kết cấu	Cáp nhiều tao có khả năng hạn chế xoay theo thiết kế sản phẩm.	Cáp nhiều lớp tao, thường được quan tâm khi yêu cầu kiểm soát xoay cao hơn.
Khả năng thay thế	Không tự thay bằng 35x7 chỉ vì cùng phi.	Không mặc định phù hợp hơn cho mọi máy hoặc mọi vị trí.
Dữ liệu phải đối chiếu	Model máy, vị trí cáp, phi, chiều bện, chiều dài và catalogue.	Model máy, cấu trúc chi tiết, phi, chiều bện, đầu cáp, tang và puly.
Căn cứ lựa chọn	Tài liệu máy hoặc thông số cáp nguyên bản.	Tài liệu máy, tem cáp cũ hoặc xác nhận từ nhà sản xuất.

Một số máy có thể sử dụng cấu trúc chuyên dụng khác ngoài 19x7 hoặc 35x7. Vì vậy, khi không đọc được tem cáp cũ, nên gửi hình ảnh mẫu, tài liệu máy hoặc thông tin từ đơn vị vận hành thay vì chọn theo một bảng quy cách chung.

Bạn có thể xem thêm cách đọc ký hiệu cáp thép 19x7 và 35x7 để phân biệt số tao, số sợi danh nghĩa và các thông tin cần kiểm tra ngoài ký hiệu cơ bản.

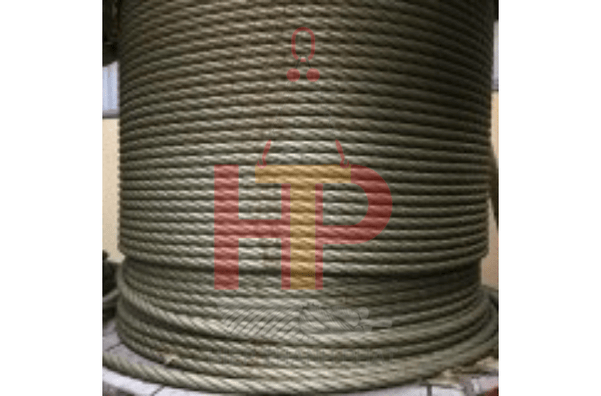

Cùng đường kính nhưng khác cấu trúc không đồng nghĩa có thể thay thế trực tiếp cho nhau.



Cách chọn cáp khoan cọc nhồi theo máy

Cách an toàn và thực tế nhất là bắt đầu từ tài liệu thiết bị hoặc dây cáp nguyên bản. Một yêu cầu báo giá có đủ thông tin sẽ giúp người bán xác định đúng nhóm sản phẩm và phát hiện sớm các điểm chưa thống nhất.

Thông tin cần gửi	Mục đích đối chiếu	Cách chuẩn bị
Hãng và model máy	Khoanh vùng cấu hình thiết bị và tài liệu liên quan.	Chụp bảng tên máy hoặc gửi model đầy đủ.
Vị trí cáp	Phân biệt tời chính, tời Kelly, tời phụ hoặc cơ cấu khác.	Chụp toàn cảnh vị trí lắp và sơ đồ luồn cáp.
Cấu trúc cáp	Xác định 19x7, 35x7 hoặc cấu trúc chuyên dụng.	Gửi tem cuộn, chứng từ, catalogue hoặc ảnh mặt cắt mẫu cũ.
Đường kính danh nghĩa	Đối chiếu rãnh puly và yêu cầu của máy.	Đo qua đỉnh các tao ngoài cùng tại nhiều vị trí.
Chiều dài	Đảm bảo đủ sơ đồ luồn và số vòng giữ lại trên tang.	Lấy theo manual, hồ sơ thay cáp trước hoặc số mét đã xác nhận.
Chiều bện	Hạn chế chọn sai hướng làm việc hoặc sai phương án quấn.	Chụp cận cảnh cáp cũ và thông tin trên tem.
Kiểu đầu cáp	Xác định phương án liên kết với thiết bị.	Gửi ảnh hai đầu, kích thước và bản vẽ nếu có.
Yêu cầu kỹ thuật	Đối chiếu cấp bền, lực kéo đứt tối thiểu và mã sản phẩm.	Gửi trang thông số trong manual hoặc catalogue cáp cũ.
Số lượng và chứng từ	Chuẩn bị phương án báo giá và hồ sơ giao nhận.	Nêu số mét, số cuộn và loại chứng từ công trình yêu cầu.
Địa điểm giao	Xác định phương án đóng gói và vận chuyển.	Gửi tên công trình, tỉnh thành và thời điểm cần hàng.

Khi chưa xác định đủ thông tin, có thể tham khảo trang bảng quy cách cáp thép. Trang này hỗ trợ phân biệt phi, cấu trúc, lõi, bề mặt và những dữ liệu không nên tự suy diễn.

Quy trình đối chiếu cáp cũ trước khi đặt hàng

1. Xác định đúng vị trí cáp: ghi rõ tời chính, tời phụ, cáp Kelly hoặc cơ cấu khác.
2. Kiểm tra tài liệu thiết bị: tìm phần thông số dây cáp, sơ đồ luồn và yêu cầu đầu cáp.
3. Chụp tem và mẫu cáp cũ: ưu tiên hình rõ cấu trúc, chiều bện, bề mặt và mã hàng.
4. Đo đường kính: đo tại nhiều vị trí chưa bị bẹp, mòn hoặc biến dạng.
5. Xác nhận chiều dài: không ước lượng chỉ theo chiều cao làm việc của máy.
6. Kiểm tra hai đầu cáp: ghi nhận socket, đầu chờ, khóa, vòng mắt hoặc phương án liên kết khác.
7. Quan sát tang và puly: phát hiện rãnh mòn, lệch, bẩn hoặc có cạnh sắc trước khi lắp cáp mới.
8. Gửi yêu cầu chứng từ: nêu rõ loại tài liệu cần kiểm tra theo lô hàng hoặc hồ sơ công trình.\



Hình tem, đường kính, chiều bện và hai đầu cáp giúp đối chiếu quy cách chính xác hơn.



Những lỗi thường gặp khi mua và thay cáp

Chỉ gửi phi cáp

Đường kính không phản ánh đầy đủ cấu trúc, lõi, chiều bện, cấp bền hoặc khả năng làm việc của cáp. Hai dây cùng phi có thể là hai sản phẩm hoàn toàn khác nhau.

Mặc định 35x7 luôn tốt hơn 19x7

Số lượng tao hoặc mức độ chống xoay không phải căn cứ duy nhất. Cấu trúc tốt hơn trên lý thuyết nhưng không đúng với thiết kế máy, rãnh puly hoặc phương án quấn tang vẫn có thể không phù hợp.

Không kiểm tra chiều bện

Chiều bện cần được đối chiếu với cáp nguyên bản và hướng dẫn thiết bị. Không nên suy đoán dựa trên hình ảnh một đoạn cáp đã bị tháo xoắn hoặc biến dạng.

Lắp cáp mới lên tang hoặc puly đã mòn

Rãnh puly không phù hợp, tang bị xước, lệch hướng hoặc tồn tại vật cứng có thể làm cáp mới mòn bất thường ngay từ giai đoạn đầu.

Tự suy ra tải trọng từ đường kính

Không nên dùng một bảng tải trọng chung để suy ra khả năng làm việc của mọi loại cáp. Cần kiểm tra catalogue, chứng từ và lực kéo đứt tối thiểu của đúng mã sản phẩm.

Checklist kiểm tra khi nhận hàng và trước khi lắp

Checklist dưới đây hỗ trợ kiểm nhận ban đầu. Quy trình lắp đặt, kiểm tra và tiêu chí loại bỏ phải tuân theo tài liệu thiết bị, hướng dẫn của nhà sản xuất cáp và quy định an toàn tại công trường.

• Đối chiếu tên hàng, cấu trúc, phi, chiều dài và số lượng.
• Kiểm tra tem cuộn, mã lô, xuất xứ và chứng từ theo đơn đặt hàng.
• Quan sát bề mặt, tình trạng gập, dập, bung tao, gỉ hoặc biến dạng.
• Kiểm tra phương án cố định hai đầu trước khi cắt hoặc tháo bao bì.
• Đối chiếu chiều bện và hướng quấn với tang.
• Tháo cáp từ cuộn theo phương pháp hạn chế tạo vòng xoắn hoặc nút gập.
• Kiểm tra rãnh puly, tang, con lăn dẫn hướng và điểm tiếp xúc.
• Theo dõi cách cáp xếp lớp trong giai đoạn chạy rà.
• Lập hồ sơ theo dõi và lịch kiểm tra theo yêu cầu của thiết bị.

Tang, puly và đường dẫn cáp cần được kiểm tra trước khi đưa dây cáp mới vào vận hành.

Khi nào cần kiểm tra hoặc thay cáp máy khoan?

Thời điểm thay cáp không nên xác định bằng một khoảng thời gian cố định áp dụng cho mọi công trường. Tình trạng dây cáp phụ thuộc vào cấu hình máy, cường độ vận hành, điều kiện đất, tang, puly, chế độ bôi trơn và lịch sử bảo trì.

Cáp cần được người có chuyên môn kiểm tra khi xuất hiện đứt sợi, gập, lồng chim, bẹp, dập, mòn cục bộ, gỉ, giảm đường kính, bung tao hoặc biến dạng bất thường. Tiêu chí tiếp tục sử dụng hay loại bỏ phải lấy theo tài liệu áp dụng cho đúng thiết bị và loại cáp.

Báo giá cáp khoan cọc nhồi phụ thuộc yếu tố nào?

Báo giá cáp khoan cọc nhồi cần được lập theo quy cách thực tế thay vì dùng một mức giá chung cho mọi máy. Những yếu tố thường ảnh hưởng đến báo giá gồm:

• Cấu trúc cáp và mã sản phẩm.
• Đường kính danh nghĩa.
• Cấp bền hoặc lực kéo đứt tối thiểu theo tài liệu sản phẩm.
• Chiều dài từng đoạn, số mét hoặc số cuộn.
• Thương hiệu, xuất xứ và lô hàng tại thời điểm hỏi giá.
• Yêu cầu về chiều bện và kiểu đầu cáp.
• Chứng từ hoặc catalogue cần cung cấp.
• Địa điểm và phương án giao hàng.

Khi cần so sánh nguồn hàng, nên đối chiếu trên cùng cấu trúc, phi, cấp bền, chiều dài và yêu cầu chứng từ. Không nên đánh giá chất lượng chỉ dựa trên tên quốc gia hoặc thương hiệu.

Xem thêm bài so sánh cáp chống xoắn Hàn Quốc và Trung Quốc để chuẩn bị tiêu chí kiểm tra trước khi mua.

Mua cáp khoan cọc nhồi tại Hiệp Thành Phát

Kho Cáp Hiệp Thành Phát tiếp nhận nhu cầu cáp thép, cáp thép chống xoắn và các nhóm vật tư nâng hạ cho nhà thầu, phòng vật tư, nhà máy và đội bảo trì thiết bị.

Với cáp máy khoan cọc nhồi, khách hàng nên gửi model máy, vị trí cáp, phi, cấu trúc, chiều dài, chiều bện, đầu cáp, số lượng, yêu cầu chứng từ và địa điểm giao. Trường hợp chưa đọc được thông số, có thể gửi hình cáp cũ, tem nhãn, tang – puly hoặc trang manual liên quan để hỗ trợ đối chiếu.

Câu hỏi thường gặp về cáp khoan cọc nhồi

Cáp khoan cọc nhồi nên dùng 19x7 hay 35x7?

Không thể chọn chỉ dựa trên tên cấu trúc. Cần kiểm tra model máy, vị trí cáp, quy cách cáp nguyên bản, phi, chiều bện, tang, puly và yêu cầu kỹ thuật. Không nên tự thay 19x7 bằng 35x7 hoặc ngược lại khi chưa có căn cứ từ tài liệu thiết bị.

Cáp cùng đường kính có thể thay thế cho nhau không?

Không nên thay thế chỉ vì cùng đường kính. Hai sợi cáp cùng phi có thể khác cấu trúc, lõi, chiều bện, cấp bền, lực kéo đứt, bề mặt và khả năng làm việc trên tang – puly.

Đo phi cáp máy khoan như thế nào?

Nên đo qua hai đỉnh tao ngoài cùng và thực hiện tại nhiều vị trí còn giữ hình dạng bình thường. Không lấy kết quả tại đoạn bị bẹp, mòn, gỉ hoặc biến dạng. Số đo thực tế vẫn cần đối chiếu với phi danh nghĩa trên tem hoặc tài liệu máy.

Cần gửi thông tin gì để nhận báo giá?

Cần gửi hãng và model máy, vị trí cáp, cấu trúc, phi, chiều dài, chiều bện, kiểu đầu cáp, số lượng, hình cáp cũ, yêu cầu chứng từ và địa điểm giao. Thông tin càng đầy đủ thì quá trình kiểm tra quy cách càng thuận lợi.

Bao lâu nên thay cáp khoan cọc nhồi?

Không có một thời hạn cố định áp dụng cho mọi máy. Tần suất kiểm tra và tiêu chí thay cáp phải dựa trên hướng dẫn thiết bị, loại cáp, cường độ vận hành, tình trạng tang – puly, môi trường công trường và kết quả kiểm tra của người có chuyên môn.
