Cáp Thép Chống Xoắn là loại cáp được sử dụng cho các cơ cấu nâng hạ trong các hoạt động công nghiệp, xây dựng, cẩu hàng hóa và các hoạt động khác. Đặc điểm của cáp thép chống xoắn là có khả năng chịu lực, chống xoắn và giữ cho vật nâng được nâng lên một cách an toàn.
Cáp chống xoắn là nhóm dây cáp thép được thiết kế với nhiều lớp tao bện theo hướng đối nghịch nhằm giảm mô-men và hạn chế xu hướng xoay của cáp hoặc tải trong quá trình nâng hạ. Dòng cáp này thường được xem xét cho cẩu tháp, cầu trục, máy khoan cọc nhồi, thiết bị nâng có chiều cao làm việc lớn và những vị trí cần kiểm soát hiện tượng xoay tải tốt hơn cáp thép thông thường.
Hai cấu trúc được quan tâm phổ biến là cáp 19x7 và cáp 35x7. Tuy nhiên, không nên chọn cáp chỉ dựa trên tên cấu trúc hoặc đường kính. Người mua cần đối chiếu thêm model thiết bị, thông số cáp đang sử dụng, chiều dài, kiểu quấn tang, hệ puly, chiều bện, điều kiện vận hành và tài liệu kỹ thuật của nhà sản xuất. Hiệp Thành Phát tiếp nhận yêu cầu theo quy cách thực tế để hỗ trợ kiểm tra và báo giá phù hợp.
Trả lời nhanh: Cáp thép chống xoắn không đồng nghĩa với việc hoàn toàn không phát sinh mô-men. Cấu trúc nhiều lớp bện ngược chiều giúp giảm xu hướng xoay, nhưng hiệu quả vận hành còn phụ thuộc vào thiết bị, chiều cao nâng, tải, cách lắp đặt, hệ thống tang – puly và tình trạng của dây cáp.
Cáp chống xoắn cần được xác định theo cấu trúc, đường kính, thiết bị và điều kiện vận hành thực tế.
Cáp thép chống xoắn, còn được người mua tìm kiếm với tên cáp chống xoay, là loại cáp thép có từ hai lớp tao trở lên được bố trí với hướng bện đối nghịch. Khi cáp chịu lực, mô-men phát sinh tại các lớp có xu hướng cân bằng một phần lẫn nhau, qua đó giảm hiện tượng cáp, móc hoặc khối tải tự quay.
Đây là điểm khác biệt quan trọng so với nhiều cấu trúc cáp thép thông thường. Tuy nhiên, thuật ngữ “chống xoắn” không nên được hiểu là cáp không bao giờ xoay. Lắp đặt sai, để cáp bị tích xoắn, quấn tang không đúng, dùng puly không phù hợp hoặc thay đổi cấu trúc so với cáp nguyên bản vẫn có thể làm hệ thống vận hành thiếu ổn định.
Để hiểu cách đọc các ký hiệu cấu trúc, bạn có thể tham khảo bài ký hiệu cáp thép 6x19, 6x36, 19x7 và 35x7. Trang này giúp phân biệt số tao cáp, số sợi danh nghĩa trong mỗi tao và các thông tin cần kiểm tra thêm ngoài ký hiệu cơ bản.
Cấu tạo chi tiết của từng mã cáp có thể khác nhau theo nhà sản xuất, nhưng nguyên lý chung là sử dụng nhiều lớp tao cáp bện theo các hướng đối nghịch. Lớp ngoài và lớp phía trong tạo mô-men theo chiều khác nhau khi chịu tải, giúp giảm xu hướng quay tổng thể của sợi cáp.

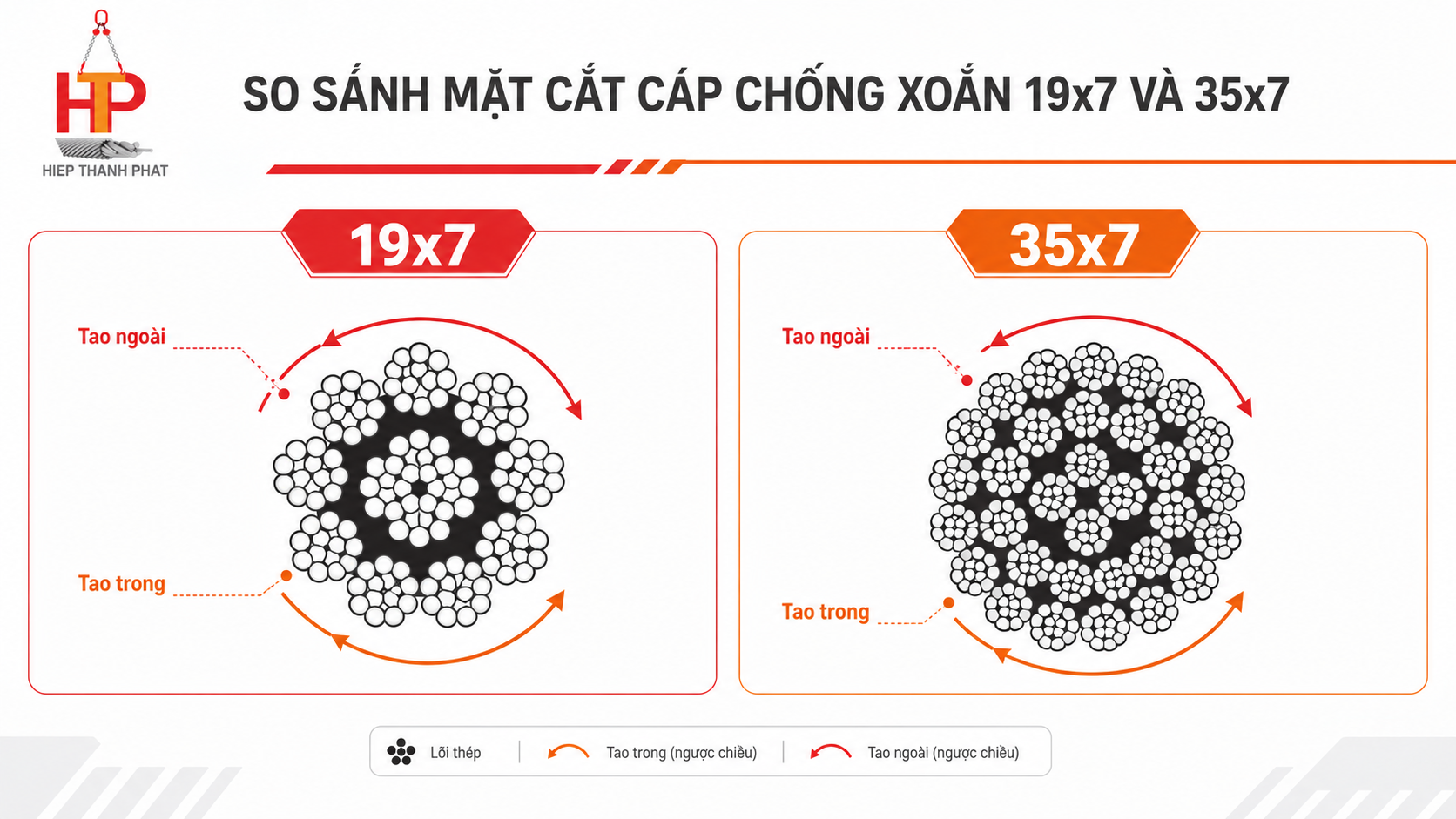

Minh họa nguyên lý bố trí các lớp tao cáp theo hướng đối nghịch để giảm xu hướng xoay.
Cáp 19x7 và cáp 35x7 đều thuộc nhóm cáp nhiều tao có khả năng hạn chế xoay, nhưng không thể thay thế cho nhau chỉ vì cùng đường kính. Số lớp tao, đặc tính chống xoay, độ linh hoạt, khả năng làm việc trên tang – puly và yêu cầu của thiết bị có thể khác nhau theo từng thiết kế sản phẩm.
| Tiêu chí | Cáp 19x7 | Cáp 35x7 |
|---|---|---|
| Nhóm cấu trúc | Cấu trúc nhiều tao, thường được xếp vào nhóm cáp chống xoay tiêu chuẩn. | Cấu trúc nhiều lớp tao hơn, thường được quan tâm cho yêu cầu kiểm soát xoay cao hơn. |
| Ứng dụng định hướng | Thiết bị nâng, tời, cẩu hoặc hệ thống được nhà sản xuất chỉ định cấu trúc 19x7. | Cẩu tháp, thiết bị nâng cao, công trình nặng hoặc hệ thống được chỉ định dùng 35x7. |
| Khả năng thay thế | Không tự thay bằng 35x7 hoặc cấu trúc khác nếu chưa kiểm tra thông số thiết bị. | Không mặc định là lựa chọn tốt hơn trong mọi hệ thống; phải đối chiếu đúng mã cáp. |
| Dữ liệu cần xác nhận | Phi, cấp bền, chiều bện, lõi, chiều dài, đầu cáp, tang và puly. | Phi, cấu trúc chi tiết, cấp bền, chiều bện, yêu cầu cắt đầu và hướng dẫn lắp đặt. |
Hiệp Thành Phát hiện có các trang sản phẩm riêng để người mua tham khảo cáp chống xoắn 19x7 và cáp chống xoắn 35x7. Trước khi đặt, cần xác minh lại thông tin trên tem cuộn, catalogue hoặc chứng từ của đúng lô hàng.
Cáp thép chống xoắn thường được quan tâm trong các hệ thống có chiều cao nâng lớn, tải treo tự do hoặc yêu cầu hạn chế khối móc và hàng hóa xoay quanh trục. Mỗi ứng dụng cần được đối chiếu riêng; không nên mặc định cùng một cấu trúc phù hợp cho toàn bộ cẩu, tời và máy khoan.
Với cáp cẩu tháp, chiều cao nâng, sơ đồ luồn cáp, số nhánh cáp, kích thước tang và puly ảnh hưởng trực tiếp đến cách lựa chọn. Phòng vật tư nên cung cấp model cẩu, ảnh tem cáp cũ, vị trí sử dụng và thông số trong tài liệu thiết bị thay vì chỉ gửi đường kính.
Một số cầu trục, cẩu di động và cơ cấu nâng có thể sử dụng cáp thuộc nhóm chống xoay. Tuy nhiên, lựa chọn phải căn cứ vào thiết kế của máy, kiểu quấn tang, tần suất làm việc và khuyến nghị của nhà sản xuất thiết bị. Không nên đổi từ cáp thông thường sang cáp chống xoay hoặc ngược lại khi chưa đánh giá toàn bộ hệ thống.
Cáp dùng trên máy khoan cọc nhồi làm việc trong môi trường bụi, bùn đất, rung động, ma sát và chu kỳ tải phức tạp. Khi đặt cáp cần gửi model máy, vị trí cáp, cấu trúc đang dùng, phi, chiều dài, kiểu đầu cáp và hình ảnh thực tế.
Tại cảng, kho bãi hoặc khu vực ngoài trời, ngoài yêu cầu chống xoay còn phải đánh giá độ ẩm, bụi, nước mặn, khả năng mài mòn và chế độ bảo dưỡng. Cấu trúc cáp phù hợp nhưng bề mặt, chất bôi trơn hoặc quy trình kiểm tra không phù hợp vẫn có thể làm giảm hiệu quả vận hành.
Các ứng dụng phổ biến cần đối chiếu theo đúng thiết bị, sơ đồ luồn cáp và điều kiện làm việc.
Để chọn đúng cáp chống xoắn, người mua nên bắt đầu từ cáp nguyên bản hoặc tài liệu kỹ thuật của máy. Cùng một phi cáp nhưng khác cấu trúc, cấp bền, loại lõi, chiều bện hoặc lực kéo đứt có thể không đáp ứng yêu cầu thay thế.
| Thông tin cần gửi | Mục đích đối chiếu | Cách chuẩn bị |
|---|---|---|
| Ứng dụng và model máy | Xác định cẩu tháp, cầu trục, máy khoan, tời hoặc thiết bị chuyên dụng. | Gửi tên máy, model, vị trí cáp và ảnh thiết bị. |
| Cấu trúc cáp | Phân biệt 19x7, 35x7 hoặc cấu trúc chuyên dụng khác. | Chụp tem cuộn, giấy chứng nhận hoặc thông số trên manual. |
| Đường kính/phi cáp | Đối chiếu rãnh puly, tang và thông số cáp nguyên bản. | Gửi phi danh nghĩa hoặc ảnh đo đúng vị trí ngoài cùng của cáp. |
| Chiều dài | Đảm bảo đủ cho sơ đồ luồn cáp và số lớp quấn trên tang. | Gửi chiều dài theo tài liệu hoặc chiều dài cáp cần thay. |
| Chiều bện và kiểu đầu | Hạn chế sai hướng lắp và sai phương án liên kết đầu cáp. | Gửi ảnh hai đầu cáp, kiểu socket, khóa cáp hoặc đầu chờ. |
| Số lượng và chứng từ | Kiểm tra lô hàng, phương án báo giá và hồ sơ nghiệm thu nếu có. | Nêu rõ số mét, số cuộn, CO-CQ hoặc chứng từ cần đối chiếu. |
| Địa điểm giao | Xác định phương án đóng gói, vận chuyển và giao công trình. | Gửi tỉnh/thành, tên công trình và thời điểm cần hàng. |
Người mua có thể xem thêm cách kiểm tra quy cách cáp thép và cách đọc bảng tải trọng cáp thép. Không nên tự suy ra tải làm việc chỉ từ phi cáp khi chưa có catalogue của đúng cấu trúc và đúng mã sản phẩm.
Sự khác biệt chính nằm ở cách bố trí các lớp tao và khả năng kiểm soát mô-men khi chịu tải. Cáp thông thường có thể phù hợp với nhiều nhu cầu kéo, nâng hoặc neo giằng, trong khi cáp chống xoay được thiết kế cho những hệ thống cần giảm xu hướng quay của cáp hoặc khối tải.
| Tiêu chí | Cáp chống xoắn | Cáp thép thông thường |
|---|---|---|
| Cấu trúc | Nhiều lớp tao có hướng bện đối nghịch. | Thường có cấu trúc và hướng bện đơn giản hơn. |
| Xu hướng xoay | Được thiết kế để giảm xu hướng quay khi chịu tải. | Có thể tạo mô-men rõ hơn tùy cấu trúc và phương án treo. |
| Ứng dụng | Cẩu, thiết bị nâng cao, tải treo tự do hoặc ứng dụng chuyên dụng. | Kéo, nâng, neo giằng, tời hoặc công việc thông thường theo đúng cấu hình. |
| Lựa chọn và lắp đặt | Cần kiểm soát chặt cấu trúc, chiều bện, đầu cáp và phương án lắp. | Vẫn phải đối chiếu tải, phi, tang, puly và hướng dẫn thiết bị. |
Nếu chưa xác định được loại cáp phù hợp, hãy đọc cáp thép công nghiệp để phân biệt cáp chống xoắn với cáp lụa, cáp đen, cáp mạ kẽm, cáp inox và các biến thể khác.
Giá cáp chống xoắn không thể xác định chính xác chỉ từ tên sản phẩm. Cùng là 19x7 hoặc 35x7 nhưng mức giá có thể thay đổi theo đường kính, cấp bền, xuất xứ, thương hiệu, chiều dài, kiểu đóng gói, yêu cầu đầu cáp, chứng từ và số lượng đặt mua.
Khi cân nhắc theo nguồn hàng, người mua có thể tham khảo bài cáp chống xoắn Hàn Quốc và Trung Quốc. Việc so sánh nên dựa trên đúng cấu trúc, thông số thiết bị, chứng từ của lô hàng, thời điểm cần hàng và ngân sách thay vì đánh giá tuyệt đối theo xuất xứ.
Cáp dùng cho nâng hạ cần được kiểm tra theo quy trình của doanh nghiệp, hướng dẫn thiết bị và người có chuyên môn. Checklist dưới đây hỗ trợ kiểm nhận ban đầu, không thay thế kiểm định hoặc tiêu chí loại bỏ cáp áp dụng tại công trình.

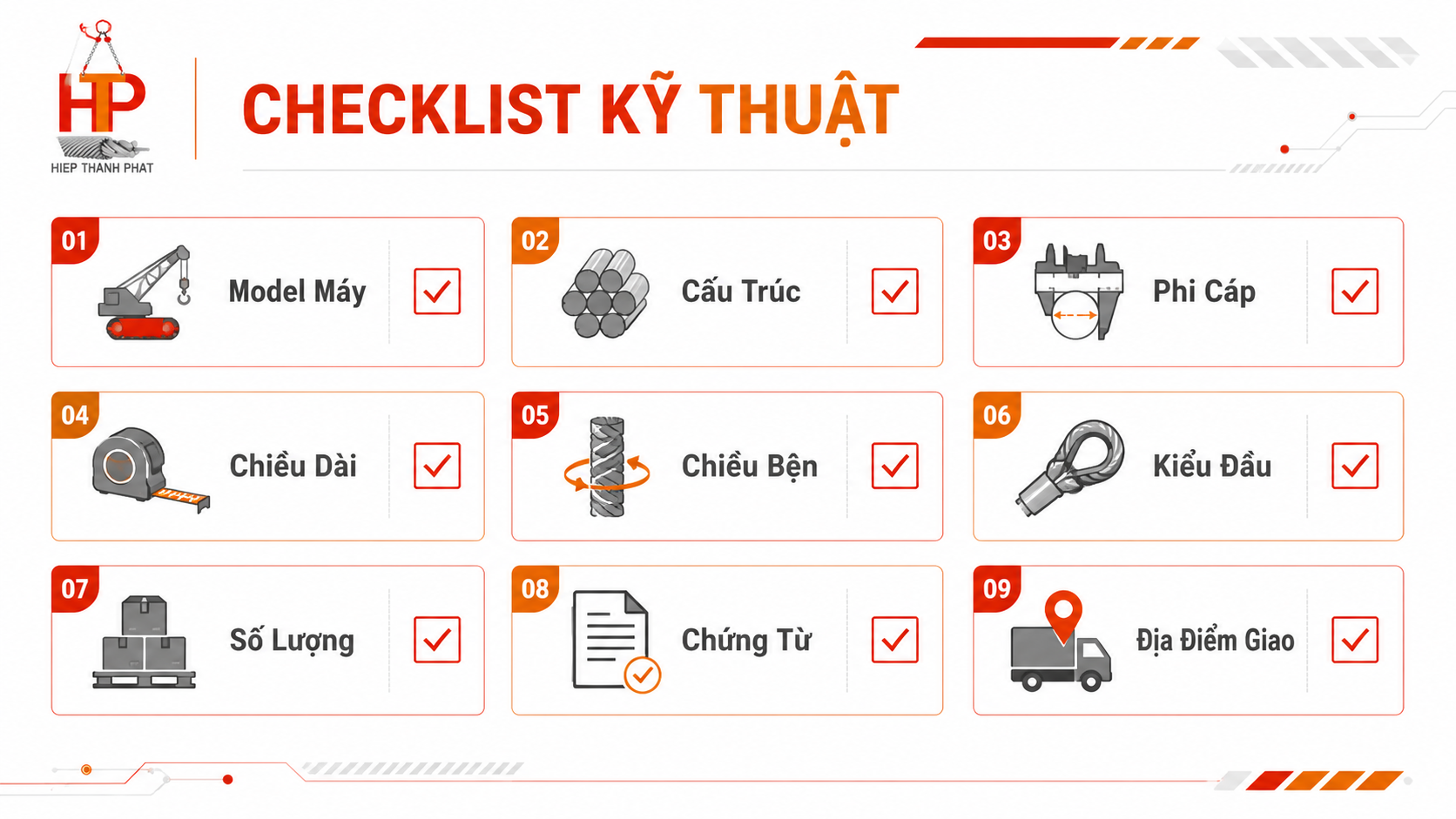

Kiểm tra quy cách, tem nhãn, bề mặt, đầu cáp và hệ thống tang – puly trước khi vận hành.
Hiệp Thành Phát cung cấp nhiều nhóm cáp thép, cáp vải, sling và phụ kiện nâng hạ cho nhà thầu, nhà máy, xưởng cơ khí, kho vận, cảng và phòng vật tư. Với nhóm cáp thép chống xoắn, đội ngũ tiếp nhận thông tin theo cấu trúc, đường kính, model thiết bị, chiều dài, số lượng và ứng dụng để hỗ trợ đối chiếu trước khi báo giá.
Để nhận báo giá, khách hàng vui lòng gửi loại thiết bị, model máy, cấu trúc cáp, phi, chiều dài, số lượng, kiểu đầu cáp, yêu cầu chứng từ và địa điểm giao. Trường hợp chưa xác định được cấu trúc, có thể gửi hình tem cáp cũ, hình tang – puly hoặc trang thông số trong tài liệu thiết bị.
Không. Cấu trúc cáp giúp giảm xu hướng quay bằng cách cân bằng một phần mô-men giữa các lớp tao bện đối nghịch. Cáp vẫn có thể phát sinh xoay nếu chọn sai cấu trúc, lắp sai chiều, tích xoắn trong quá trình quấn tang hoặc sử dụng không đúng điều kiện thiết kế.
Không nên chọn chỉ dựa trên khả năng chống xoay được mô tả chung. Cần đối chiếu cấu trúc cáp nguyên bản, model thiết bị, đường kính, cấp bền, chiều bện, sơ đồ luồn cáp, chiều cao nâng, tang và puly trước khi quyết định.
Có thể được sử dụng trong nhiều hệ thống cẩu tháp, thiết bị nâng và máy khoan cọc nhồi, nhưng phải đúng cấu hình mà nhà sản xuất thiết bị hoặc bộ phận kỹ thuật yêu cầu. Không phải mọi cẩu tháp hoặc máy khoan đều sử dụng cùng một cấu trúc cáp.
Không nên tự thay. Hai sợi cáp cùng đường kính nhưng khác cấu trúc, cấp bền, lõi, chiều bện hoặc lực kéo đứt có thể có đặc tính vận hành khác nhau. Mọi thay đổi cần được đối chiếu với tài liệu thiết bị và người phụ trách kỹ thuật.
Nên gửi model máy, vị trí sử dụng, cấu trúc cáp, đường kính, chiều dài, chiều bện, kiểu đầu cáp, số lượng, hình tem cáp cũ, yêu cầu chứng từ và địa điểm giao. Thông tin càng đầy đủ, quá trình đối chiếu và báo giá càng hạn chế sai quy cách.
Có. Cáp cần được kiểm tra bề mặt, đứt sợi, biến dạng, mài mòn, gỉ, tình trạng bôi trơn, cách quấn tang và các vị trí đi qua puly. Tần suất và tiêu chí thay cáp phải tuân theo thiết bị, quy trình an toàn và quy định kiểm tra áp dụng tại đơn vị vận hành.
