Ký hiệu cáp thép như cáp thép 6x19, cáp thép 6x36, cáp chống xoắn 19x7 và cáp chống xoắn 35x7 thường cho biết số tao cáp và số sợi thép danh nghĩa trong mỗi tao. Đây là thông tin quan trọng để nhận diện dạng cấu trúc cáp thép, tuy nhiên chưa đủ để kết luận tải trọng, độ bền hay mức độ phù hợp cho một thiết bị cụ thể.

Khi lựa chọn cáp cho cẩu tháp, cầu trục, khoan cọc nhồi, kéo hàng, neo giằng hoặc vận hành trong nhà xưởng, cần đối chiếu thêm đường kính thực tế, loại lõi, chiều dài bước bện, cấp bền, bề mặt, phương án bấm đầu và catalogue của nhà sản xuất. Với các nhu cầu mua theo quy cách, bạn có thể tham khảo thêm danh mục cáp thép tại Hiệp Thành Phát để được tư vấn theo ứng dụng thực tế.

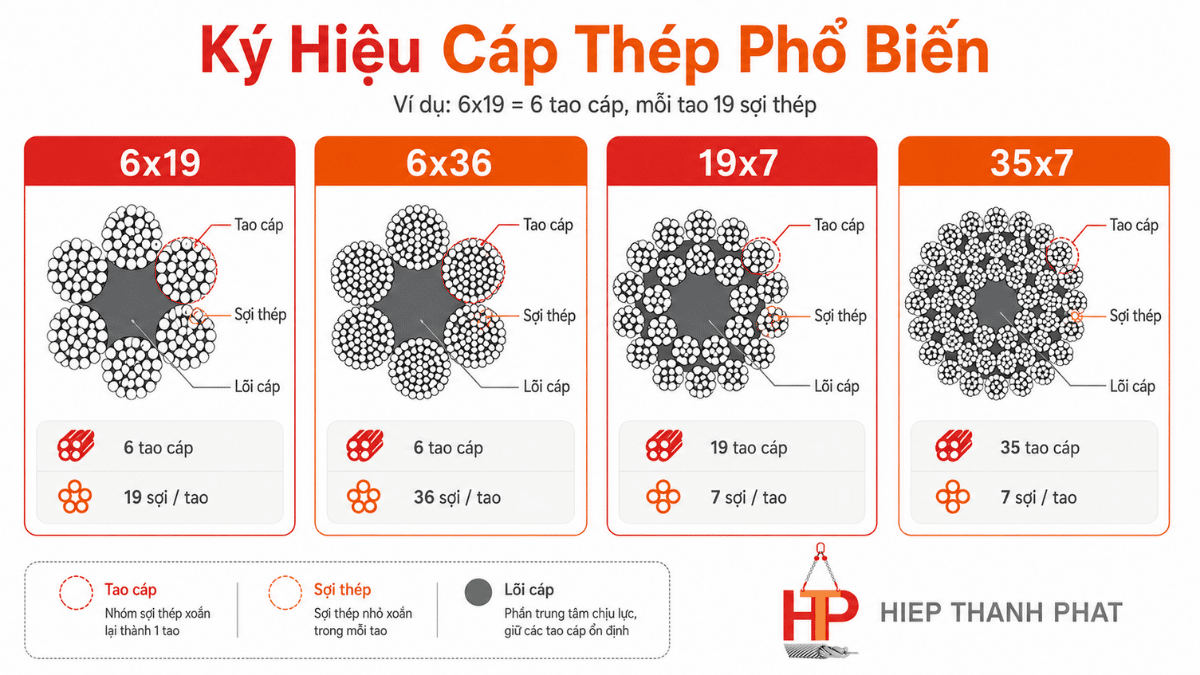

Minh họa cách đọc số tao và số sợi trong các ký hiệu cấu trúc cáp thép phổ biến.

Ký Hiệu Cáp Thép Được Đọc Như Thế Nào?

Khi nhìn thấy dạng ký hiệu “A x B”, người dùng có thể hiểu theo nguyên tắc cơ bản: số đứng trước thường biểu thị số tao cáp, còn số đứng sau biểu thị số sợi thép danh nghĩa trong một tao. Ví dụ, cáp thép 6x19 có 6 tao, mỗi tao gồm 19 sợi thép theo thiết kế của nhà sản xuất.

Tuy nhiên, cấu trúc cáp thép trên catalogue thực tế có thể đi kèm ký hiệu lõi như FC, IWRC, IWSC hoặc các cách ghi riêng tùy thương hiệu. Vì vậy, không nên suy luận tổng số sợi, lực kéo đứt hoặc tải trọng làm việc chỉ từ ký hiệu 6x19 hay 35x7.

• Số tao cáp: Phần số đứng trước dấu “x”, thể hiện số cụm tao cấu thành lớp ngoài của sợi cáp.
• Số sợi trong tao: Phần số đứng sau dấu “x”, thường là số sợi thép danh nghĩa của từng tao.
• Loại lõi: Có thể là lõi bố, lõi thép hoặc một dạng lõi được nhà sản xuất quy định riêng.
• Bề mặt: Có thể là cáp đen, cáp mạ kẽm, cáp inox, cáp bọc nhựa hoặc các lựa chọn khác theo môi trường làm việc.
• Thông số vận hành: Cần kiểm tra trực tiếp trên catalogue, chứng chỉ, nhãn cuộn cáp và hồ sơ thiết bị.





Ý Nghĩa Ký Hiệu Cáp Thép 6x19

Cáp thép 6x19 là cách gọi phổ biến cho nhóm cáp có 6 tao, mỗi tao gồm 19 sợi thép danh nghĩa. Đây là một dạng cấu trúc thường được nhắc đến khi tư vấn cáp dùng cho kéo, neo giằng, treo, cẩu hoặc các hạng mục cơ khí, tùy theo loại lõi, đường kính và yêu cầu công việc.

Điểm Cần Lưu Ý Khi Chọn Cáp 6x19

• Không phải mọi loại cáp thép 6x19 đều có cùng lõi, cấp bền hoặc khả năng phù hợp cho nâng hạ.
• Cần xác định cáp được dùng để kéo, treo, neo giằng hay vận hành qua puly, tang cuốn.
• Với công việc có tải trọng hoặc yêu cầu an toàn cao, phải đối chiếu catalogue của nhà sản xuất và yêu cầu thiết bị.
• Nếu dùng ngoài trời, cần kiểm tra điều kiện ăn mòn, nước, hóa chất, bụi hoặc yêu cầu bề mặt phù hợp.

Ý Nghĩa Ký Hiệu Cáp Thép 6x36

Cáp thép 6x36 thường được hiểu là cáp gồm 6 tao, mỗi tao có 36 sợi thép danh nghĩa. So với nhóm 6x19, cấu trúc có số sợi nhỏ hơn trong cùng một tao có thể tạo ra đặc điểm khác về độ mềm, khả năng uốn hoặc độ linh hoạt, nhưng cần đánh giá cùng các yếu tố như loại lõi, kiểu bện, bước bện và thiết kế riêng của từng nhà sản xuất.

Không nên hiểu rằng cáp thép 6x36 luôn tốt hơn hoặc luôn phù hợp hơn cáp thép 6x19. Mỗi cấu trúc có vai trò riêng tùy theo thiết bị, mức độ uốn lặp lại, vị trí lắp đặt, hệ puly, tang cuốn và đặc tính công việc.

Khi Nào Cần Hỏi Kỹ Về Cáp 6x36?

• Khi cáp phải di chuyển qua puly hoặc tang cuốn thường xuyên.
• Khi sử dụng cho thiết bị nâng hạ, kéo, tời hoặc máy móc có yêu cầu cấu trúc cáp cụ thể.
• Khi thay thế cáp cũ và cần đối chiếu đúng cấu trúc từ catalogue máy hoặc nhãn cuộn cáp trước đó.
• Khi cần kiểm tra độ tương thích giữa cáp, puly, tang cuốn, đầu bấm và phụ kiện đi kèm.





Ý Nghĩa Ký Hiệu Cáp Chống Xoắn 19x7

Cáp chống xoắn 19x7 thường được nhắc đến trong nhóm cáp có nhiều tao, với 19 tao và mỗi tao gồm 7 sợi thép danh nghĩa. Kết cấu nhiều lớp tao bện được sử dụng nhằm hỗ trợ giảm xu hướng xoay của cáp trong các ứng dụng nâng hạ nhất định, đặc biệt khi làm việc với tải treo tự do hoặc thiết bị có yêu cầu kiểm soát chuyển động xoắn.

Dù vậy, không nên mặc định mọi sợi cáp chống xoắn 19x7 đều có cùng khả năng làm việc. Cần kiểm tra rõ model cáp, chiều quay bện, loại lõi, đường kính, yêu cầu của thiết bị và thông số từ nhà sản xuất trước khi sử dụng cho cẩu trục, cẩu tháp hoặc công trình nặng.

Với nhu cầu dùng cho công trình, kho bãi hoặc thiết bị nâng hạ chuyên dụng, có thể tham khảo nhóm cáp thép chống xoắn để trao đổi chính xác hơn về loại cáp phù hợp.

Ý Nghĩa Ký Hiệu Cáp Chống Xoắn 35x7

Cáp chống xoắn 35x7 là dạng ký hiệu thường gặp ở nhóm cáp gồm 35 tao, mỗi tao có 7 sợi thép danh nghĩa. Với số lượng tao lớn, cấu trúc này thường được quan tâm trong những ứng dụng có yêu cầu kiểm soát xoắn, làm việc với hệ nâng hạ phức tạp hoặc sử dụng trên thiết bị công trình chuyên dụng.

Việc lựa chọn cáp chống xoắn 35x7 cần dựa trên tài liệu kỹ thuật của máy, đường kính puly, tang cuốn, số lớp cáp cuốn, môi trường thi công và phương án sử dụng thực tế. Không nên chỉ chọn theo tên cấu trúc hoặc theo kinh nghiệm từ một loại máy khác.

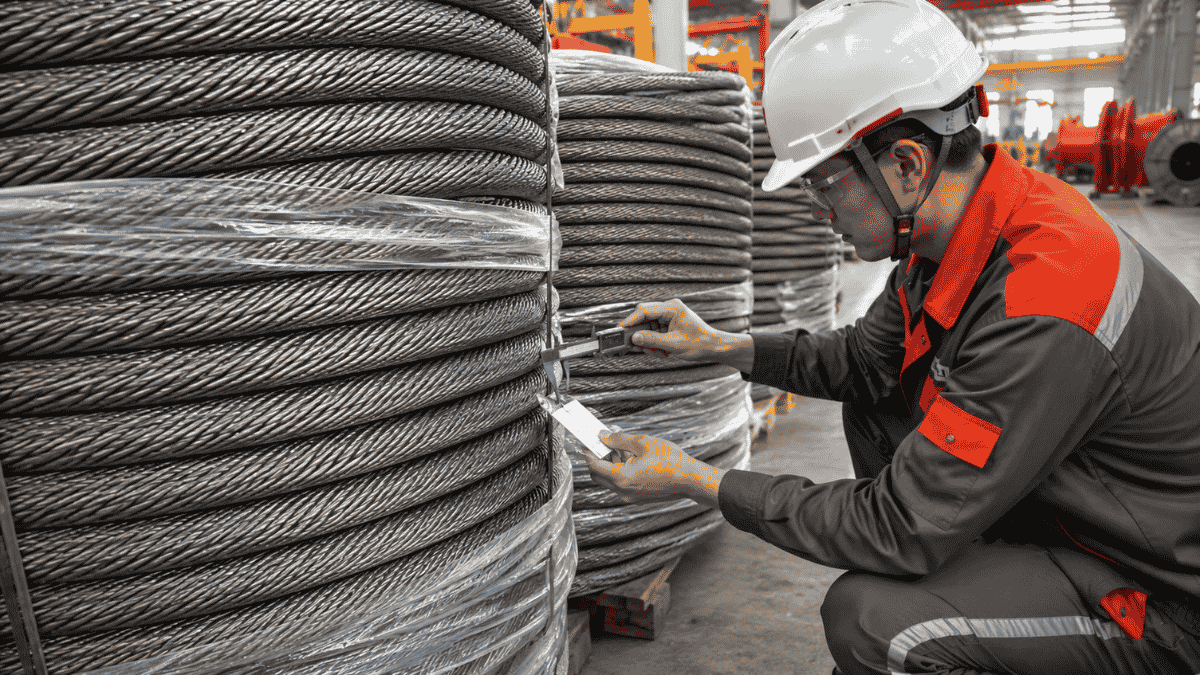

Hình minh họa nhóm cáp chống xoắn cấu trúc nhiều tao cho ứng dụng công trình và nâng hạ.

So Sánh Cáp Thép 6x19, 6x36, 19x7 Và 35x7

Bảng dưới đây giúp nhận diện nhanh ý nghĩa của từng ký hiệu. Đây là bảng tham khảo về cách đọc cấu trúc, không phải bảng tải trọng hoặc tiêu chuẩn thay thế catalogue nhà sản xuất.

Ký Hiệu	Cách Đọc Cơ Bản	Đặc Điểm Cần Quan Tâm	Ứng Dụng Cần Đối Chiếu
Cáp Thép 6x19	6 tao, mỗi tao 19 sợi thép danh nghĩa.	Lõi cáp, kiểu bện, đường kính, cấp bền, bề mặt.	Kéo, treo, neo giằng, cẩu hoặc cơ khí tùy quy cách.
Cáp Thép 6x36	6 tao, mỗi tao 36 sợi thép danh nghĩa.	Độ linh hoạt cần được đánh giá cùng lõi, kiểu bện và thiết bị.	Thiết bị có puly, tang cuốn hoặc nhu cầu uốn lặp lại.
Cáp Chống Xoắn 19x7	19 tao, mỗi tao 7 sợi thép danh nghĩa.	Kiểu bện nhiều lớp, yêu cầu kiểm soát xoắn và thông số thiết bị.	Cẩu trục, cẩu tháp, nâng hạ hoặc ứng dụng công trình chuyên dụng.
Cáp Chống Xoắn 35x7	35 tao, mỗi tao 7 sợi thép danh nghĩa.	Cần đối chiếu cấu hình máy, puly, tang cuốn và catalogue cáp.	Công trình nặng, thiết bị nâng hạ, khoan cọc nhồi hoặc cẩu chuyên dụng.

Ngoài Ký Hiệu Cáp Thép, Cần Kiểm Tra Những Gì?

Ký hiệu cấu trúc chỉ là một phần trong quá trình chọn cáp. Để tránh mua sai loại hoặc lắp đặt không phù hợp, đơn vị sử dụng nên kiểm tra kỹ nhiều thông tin khác trước khi chốt quy cách.

Đường Kính Và Dung Sai Thực Tế

Đường kính cáp phải phù hợp với thiết bị, puly, tang cuốn, đầu bấm hoặc phụ kiện liên quan. Khi gửi yêu cầu báo giá, nên nêu rõ phi cáp đang dùng, thông tin trên nhãn cuộn cũ và vị trí ứng dụng. Bài Bảng Quy Cách Cáp Thép nên được sử dụng để hỗ trợ người mua đối chiếu phi, lõi, bề mặt và cấu trúc trước khi đặt hàng.

Loại Lõi Cáp

Lõi có ảnh hưởng đến đặc tính làm việc của cáp. Một số loại có lõi bố, một số dùng lõi thép hoặc thiết kế lõi chuyên biệt. Vì vậy, khi thay cáp cho thiết bị đang vận hành, nên đối chiếu đúng thông tin từ catalogue máy, mẫu cáp cũ hoặc nhãn cuộn hàng.

Môi Trường Làm Việc

Môi trường ngoài trời, khu vực ẩm, gần biển, có hóa chất, bụi công nghiệp hoặc nhiệt độ cao có thể ảnh hưởng đến lựa chọn bề mặt và vật liệu cáp. Với nhu cầu chống oxy hóa phổ biến, có thể tham khảo thêm cáp thép mạ kẽm trước khi quyết định quy cách phù hợp.

Tải Trọng Và Hệ Số An Toàn

Không nên chọn cáp theo cảm tính hoặc chỉ dựa vào cấu trúc 6x19, 6x36, 19x7 hay 35x7. Tải trọng làm việc, lực kéo đứt, hệ số an toàn, góc nâng, số nhánh cáp và phụ kiện đi kèm đều cần được kiểm tra theo catalogue và điều kiện sử dụng thực tế. Tham khảo nội dung Bảng Tải Trọng Cáp Thép Tham Khảo trước khi thực hiện bước tư vấn kỹ thuật chuyên sâu.

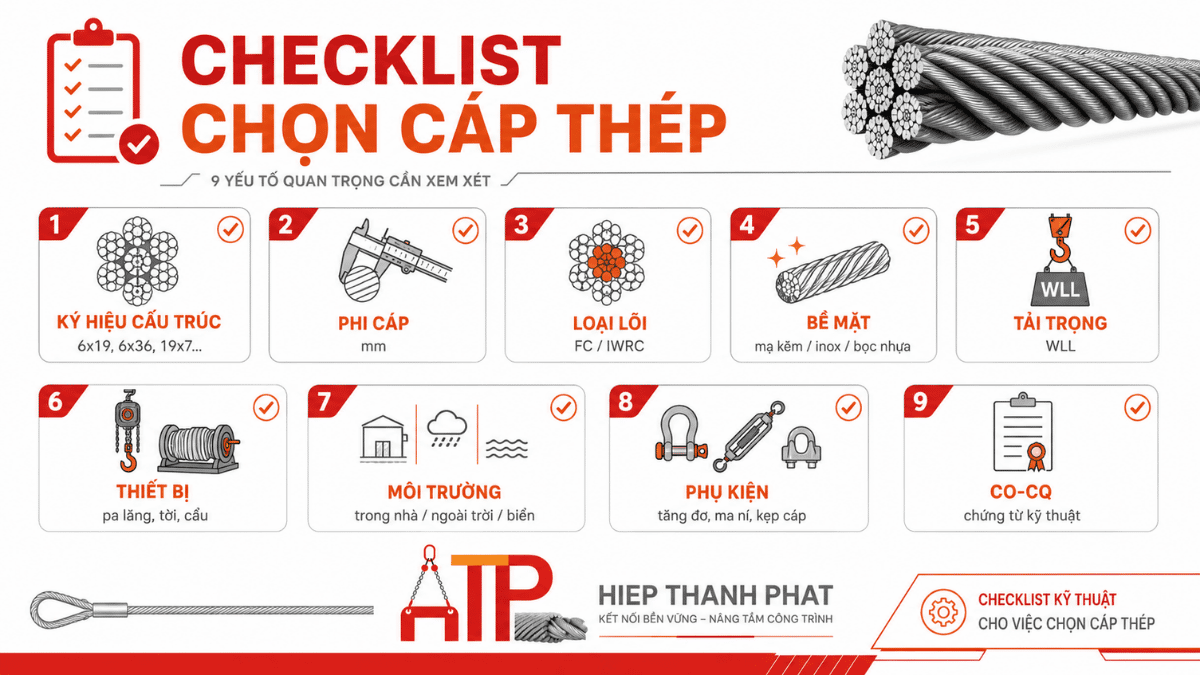

Quy Trình Chọn Cáp Theo Ký Hiệu Và Ứng Dụng

Để chọn đúng cáp, người mua nên xem ký hiệu cấu trúc là điểm bắt đầu, sau đó làm rõ điều kiện vận hành và yêu cầu kỹ thuật của thiết bị. Quy trình dưới đây giúp hạn chế tình trạng đặt sai cấu trúc hoặc sai đường kính.

1. Xác định ứng dụng: kéo, treo, neo giằng, nâng hạ, cẩu tháp, cầu trục, khoan cọc nhồi hoặc cơ khí.
2. Ghi nhận ký hiệu cáp cũ: 6x19, 6x36, 19x7, 35x7 hoặc mã cấu trúc ghi trên catalogue.
3. Kiểm tra đường kính, loại lõi, bề mặt, chiều dài và kiểu đầu cáp đang sử dụng.
4. Đối chiếu yêu cầu của thiết bị như puly, tang cuốn, hướng cuốn cáp, số lớp cáp và chế độ vận hành.
5. Kiểm tra tải trọng, hệ số an toàn và điều kiện nâng hạ thực tế theo hồ sơ kỹ thuật.
6. Gửi thông tin cho đơn vị cung cấp để kiểm tra tồn kho, quy cách và chứng từ theo nhu cầu.

Mua Cáp Thép Theo Đúng Ký Hiệu Tại Hiệp Thành Phát

Hiệp Thành Phát hỗ trợ tiếp nhận yêu cầu cáp theo cấu trúc, đường kính, chiều dài và ứng dụng thực tế. Để nhận tư vấn nhanh, khách hàng nên chuẩn bị thông tin gồm loại cáp cần dùng, ký hiệu cấu trúc, phi cáp, chiều dài, số lượng, vị trí sử dụng, thiết bị đang vận hành và yêu cầu chứng từ nếu có.

Khi chưa xác định được cáp phù hợp, bạn có thể bắt đầu từ danh mục dây cáp thép công nghiệp, sau đó đối chiếu theo thiết bị và nhận tư vấn kỹ thuật trước khi chốt đơn.

Câu Hỏi Thường Gặp Về Ký Hiệu Cáp Thép

Cáp Thép 6x19 Có Nghĩa Là Gì?

Cáp thép 6x19 thường chỉ cấu trúc gồm 6 tao, mỗi tao có 19 sợi thép danh nghĩa. Để chọn đúng sản phẩm, vẫn cần kiểm tra thêm loại lõi, đường kính, bề mặt, cấp bền, catalogue và ứng dụng thực tế.

Cáp Thép 6x36 Có Mềm Hơn Cáp 6x19 Không?

Cáp thép 6x36 có thể có xu hướng linh hoạt hơn trong một số cấu hình do số sợi trong tao nhiều hơn. Tuy nhiên, đặc tính thực tế còn phụ thuộc vào loại lõi, kiểu bện, bước bện, đường kính và thiết kế riêng của nhà sản xuất.

Cáp Chống Xoắn 19x7 Dùng Cho Công Việc Nào?

Cáp chống xoắn 19x7 thường được quan tâm cho các thiết bị nâng hạ hoặc ứng dụng cần kiểm soát xu hướng xoay của cáp. Trước khi sử dụng, cần đối chiếu catalogue thiết bị, thông số cáp và điều kiện vận hành thực tế.

Cáp Chống Xoắn 35x7 Có Phải Loại Nào Cũng Dùng Được Cho Cẩu Tháp?

Không. Cáp chống xoắn 35x7 chỉ là ký hiệu cấu trúc. Việc dùng cho cẩu tháp, cầu trục hoặc khoan cọc nhồi phải căn cứ vào yêu cầu của nhà sản xuất thiết bị, đường kính, loại lõi, cấp bền, chiều quay bện và catalogue cáp.

Mua Cáp Thép Cần Cung Cấp Những Thông Tin Gì?

Bạn nên gửi loại cáp, ký hiệu cấu trúc, đường kính, chiều dài, số lượng, ứng dụng, môi trường làm việc, yêu cầu bấm đầu hoặc phụ kiện, cùng nhu cầu CO-CQ nếu công trình yêu cầu. Thông tin càng rõ, việc tư vấn và báo giá càng sát nhu cầu.
